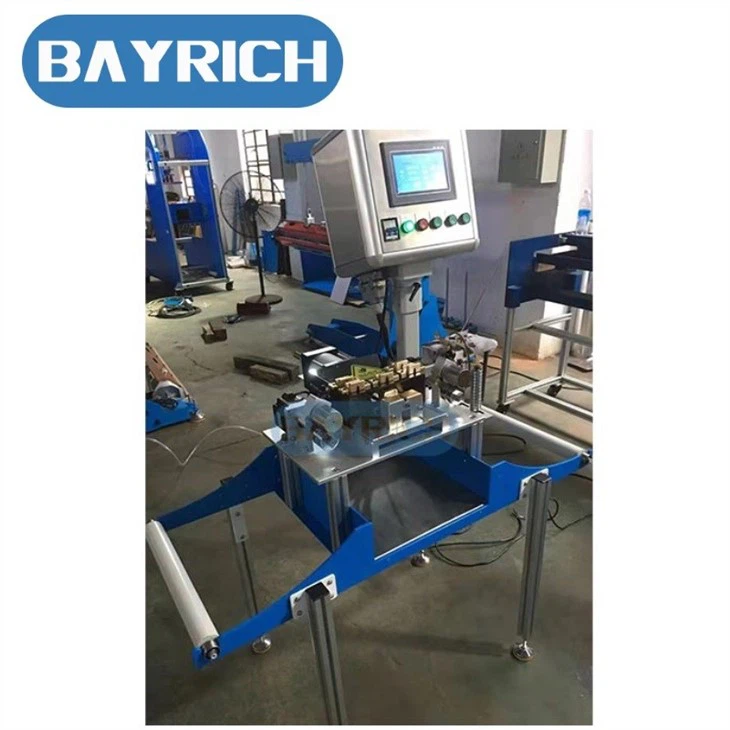

Máquina de Entalhamento com Guia em V

A máquina de entalhamento de guia V Bayrich é projetada para fazer entalhes para guia V.
Possui um alto grau de automação, economiza mão de obra, reduz os custos de processamento e produz formato de entalhe uniforme, espaçamento uniforme e boa versatilidade.

Enviar inquérito

Descrição

Recurso

1. Rack simples e otimizado.

2. Estrutura simples e fácil manutenção.

Desde o início do design do produto, nossa filosofia é que quanto mais simples, mais poderoso.

3. Cremalheira de alimentação de rolos, todo o barril da barra de guia é alimentado diretamente.

4. Caixa de controle programável CNC, painel de exibição digital de controle numérico, pode definir a velocidade de alimentação, espaçamento de dente, número de perfuração de dentes.

5. Alimentação automática, puxando, perfurando

6. Moldes destacáveis podem ser feitos de várias especificações 6*4 8*5 10*6 17*11 ...

Dados técnicos

1. Durável para entalhe de grande volume, adequado para uso de fábrica de guia V.

2. Velocidade: Cerca de 80 metros por hora. Mas o espaço de entalhes diferentes também afetará a velocidade.

3. 1 perfurador de entalhes de uma só vez.

4. A máquina padrão vem com 7 matrizes K6 K8 K10 K13 K17 K22.

5. Os entalhes têm duas formas podem ser opcionais como forma V anexada e forma redonda.

6. O espaço dos entalhes pode ser definido na tela do PLC, é consistente.

Detalhe da máquina

A máquina de abertura de engrenagem com tira guia compreende uma estrutura, um rolete de alimentação, um conjunto de abertura de engrenagem, um rolete receptor e uma caixa de controle. A roda-guia de alimentação e a roda-guia receptora são dispostas respectivamente em ambas as extremidades da armação. O conjunto de abertura da engrenagem está disposto na estrutura entre o rolete alimentador e o rolete receptor. O conjunto de abertura de engrenagem compreende uma placa de base e um molde de tira guia definido na placa de base. O molde de tira guia pode ser ajustado de forma removível com um núcleo de tira guia. O molde da tira guia é fornecido com um bloco de pressão da tira guia acima do núcleo do molde da tira guia. A placa de base é equipada com um cilindro de abertura de dente em um lado do molde da barra guia. A haste do cilindro de abertura do dente pode ser desmontada e instalada com uma faca de perfuração. Quando a barra-guia passa pelo núcleo do molde da barra-guia, o cilindro de abertura dos dentes aciona a faca de perfuração para se mover na direção próxima à barra-guia para abrir os dentes na barra-guia. A caixa de controle é conectada eletricamente com o cilindro de abertura de dente. A máquina de abrir engrenagens com barra guia tem uma estrutura compacta e um design engenhoso.
